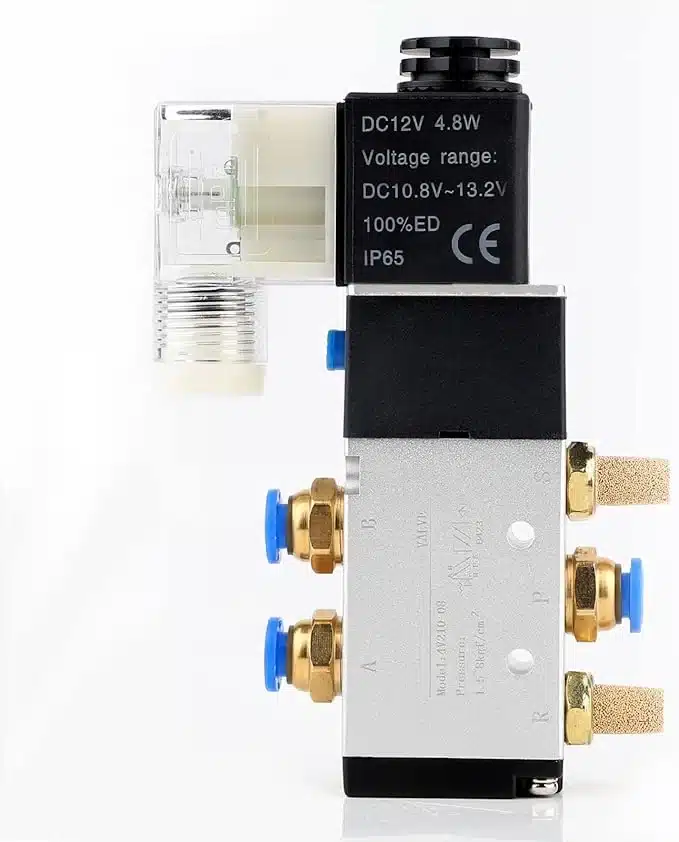

Tehnični podatki:
- DC 12V pnevmatski elektromagnetni ventil za napetosti od 10,8 V do 13,2 V.
- Uporabite območje tlaka 0,15 ~ 0,8 MPA.
- Delovna temperatura: -20~70℃.
- cv vrednost 0,89 Velikost priključka: vstopni priključek (P) = 1/4″ PT;
- izhodni priključek (AB) = 1/4″ PT;
- Izhodni priključek (RS) = 1/8″ PT
- Vrednost CV: 0,89.

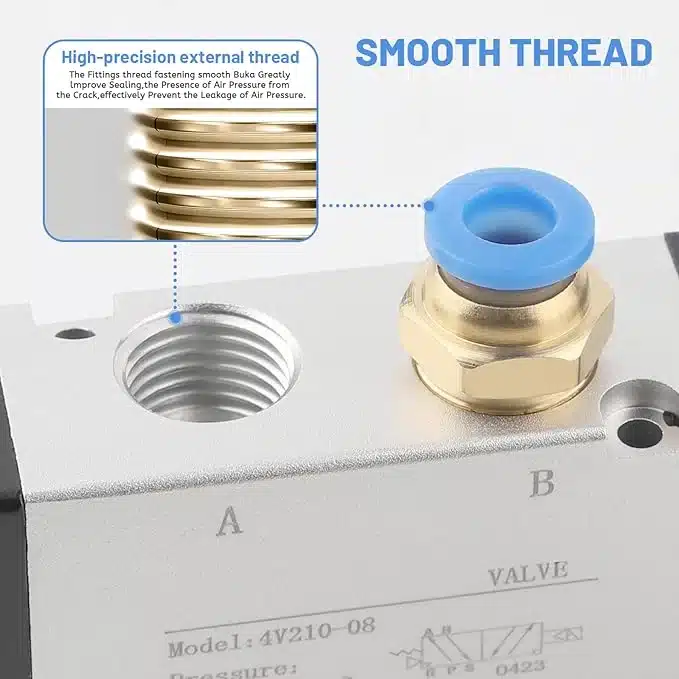

- Dimenzije pnevmatske spojke: zračna cev AD 4 mm/6 mm.
- Velikost pnevmatskega dušilca: velikost navoja: 1/8 palca.

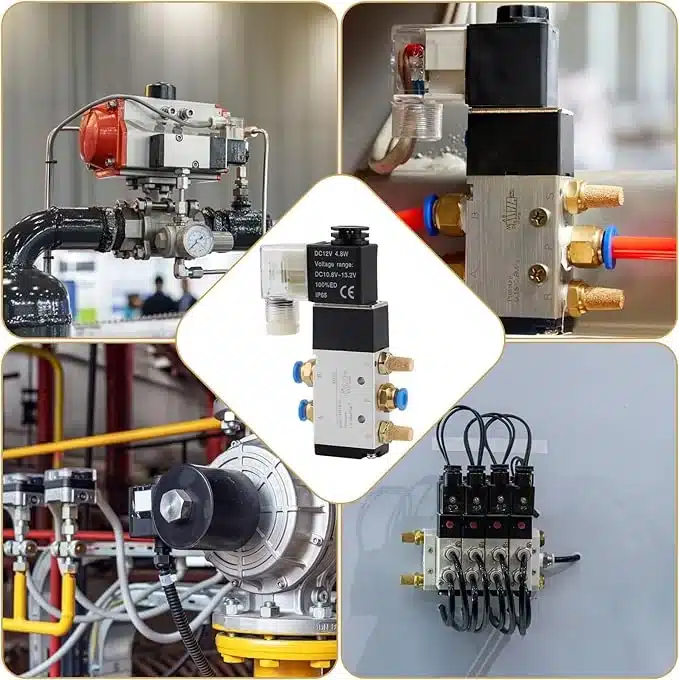

Pnevmatski elektromagnetni ventili se uporabljajo za nadzor pretoka in tlaka plina. Ima dva priključka in pet stanj, ki omogočajo nadzor pretoka plina v različnih pogojih.

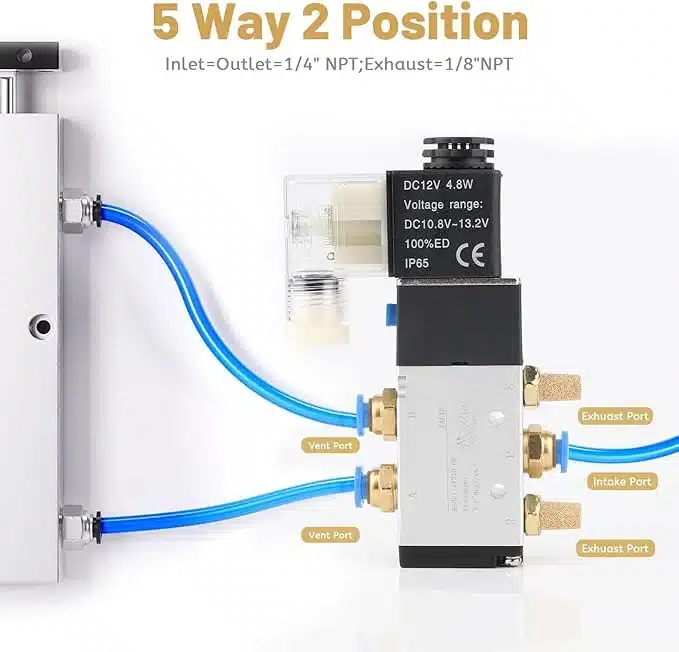

Priključek:
1. Izhodni priključek vira plina priključite na vmesnik elektromagnetnega ventila, označen s priključkom P.
2. Priključite izhod pnevmatskega dvosmernega elektromagnetnega ventila, označenega s priključkoma A in B, na vhodni ali izhodni priključek zraka delovnega telesa.

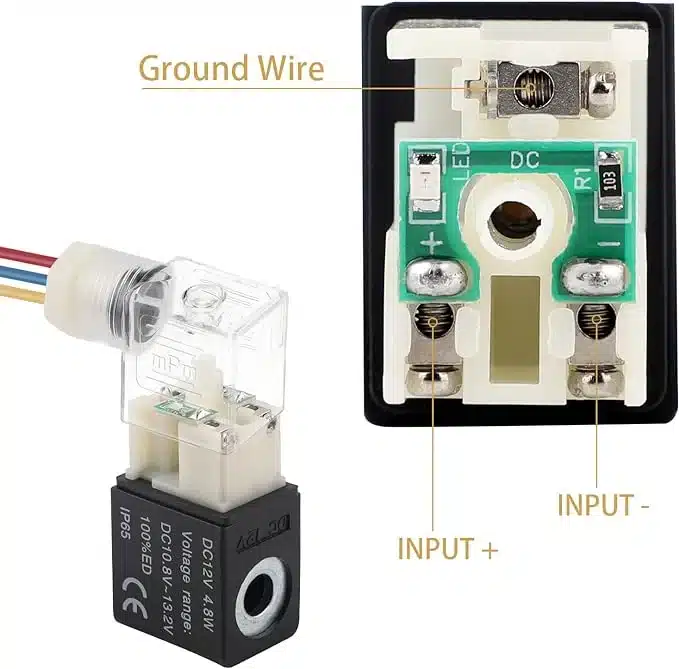

3. Oba konca tuljave krmilnega magneta povežite s pozitivnim ali negativnim polom napajalnika ter izberite ustrezno napetost in tokovno vrednost napajalnika.
Vsebina škatle:
- 1 x elektromagnetni ventil DC 12 V.
- 2 x dušilca zvoka.
- 2 x pnevmatske spojke

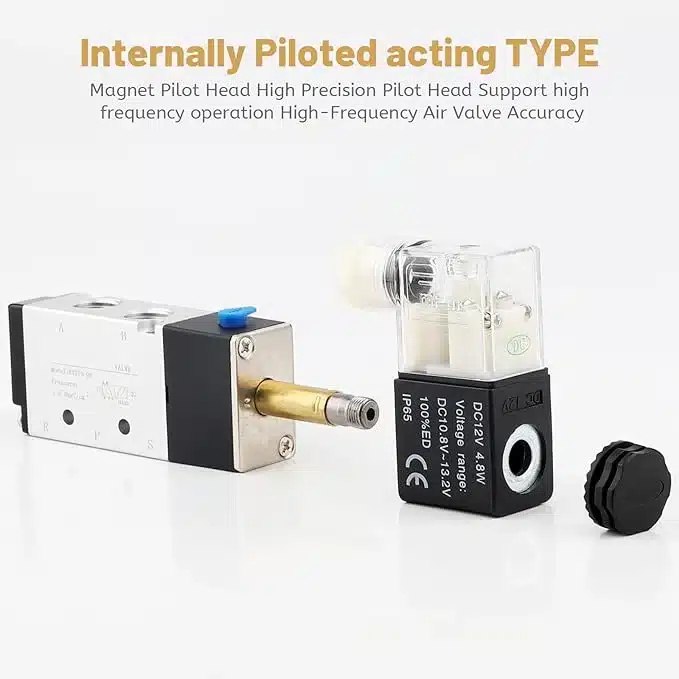

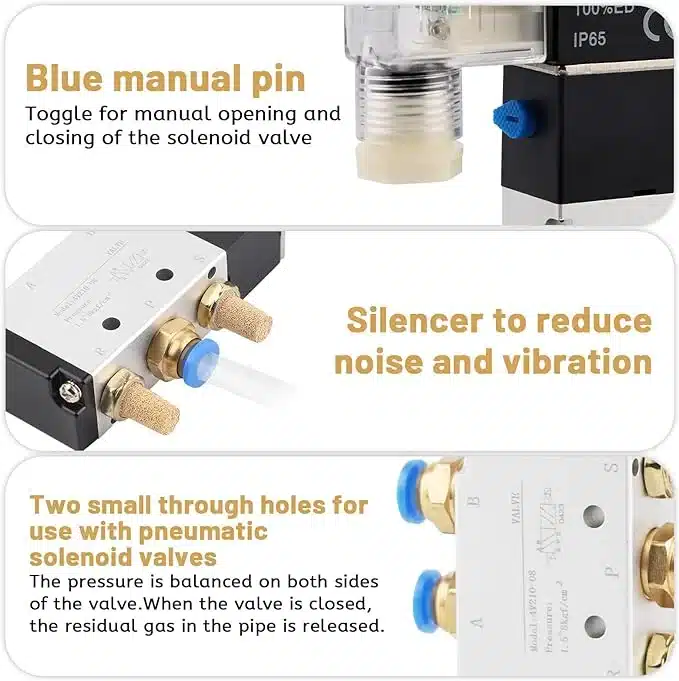

✔️ S 100% inkapsulirano ED tuljavo za neprekinjeno delovanje in stalno napajanje. Dve majhni luknjici ob strani pomagata regulirati pretok zraka in zagotavljata nemoteno delovanje sistema.
✔️ Petpotni pnevmatski elektromagnetni ventili z dvema položajema imajo dve delovni stanji, vsak s tremi različnimi načini krmiljenja: enojni, sestavljeni in zadrževalni nadzor. Torej imate skupaj pet pogojev: NC enojni, NC dvojni, NC zadrževanje, NO enojni in NO dvojni.
✔️ VISOKO KAKOVOSTNI MATERIALI – dvosmerni petpozicijski pnevmatski elektromagnetni ventili DC12V so izdelani iz visokokakovostnih materialov, ki zagotavljajo optimalno delovanje in dolgo življenjsko dobo. Ohišje je izdelano iz trpežne aluminijeve zlitine, tesnilni material pa je posebej zasnovan za izpolnjevanje zahtev pnevmatskih sistemov.
